スピーカーを設置可能なスペースに収める
フレームと磁気回路を選定する前に、お客様の筐体寸法と取り付け構造を確認いたします。
外径
全高
取り付け深さ
穴の位置
磁石の寸法
サウンドアウトレットの位置
周波数範囲別カスタムスピーカードライバー | OEM/ODMメーカー
ZEHは、フルレンジスピーカー、ミッドレンジスピーカー、ミッドバススピーカー、ウーファー、ツイーターなど、さまざまな周波数帯域に対応したカスタムスピーカーユニットを設計・製造しています。お客様のオーディオシステム要件に合わせて、ドライバーのサイズ、周波数特性、定格電力、インピーダンス、構造、エンクロージャーのマッチングなどをカスタマイズいたします。
30,000万件以上の実績ある構成を持つZEHは、ドライバー選定、音響チューニング、サンプル評価、テスト、量産までを網羅するワンストップのOEM/ODMサポートを提供し、オーディオブランドや機器メーカーがバランスの取れた信頼性の高い、量産対応のスピーカーシステムを構築できるよう支援します。
スピーカーユニットの周波数範囲の基礎知識
スピーカーのドライバーは周波数範囲によってどのように分類されるのですか？
スピーカーユニットは、オーディオスペクトルのさまざまな部分を再生するように設計されています。使用可能な周波数範囲は、振動板のサイズと材質、ボイスコイル、磁気回路、サスペンション、エンクロージャー、クロスオーバー設計、および用途によって異なります。
ZEHは、OEM/ODMオーディオ製品向けに、フルレンジ、ミッドレンジ、ミッドバス、ウーファー、ツイーターのドライバーを開発・製造しています。お客様のエンクロージャー、アンプ、クロスオーバー、設置要件に合わせて、ドライバーのサイズ、インピーダンス、耐入力、感度、周波数特性、取り付け構造、音響性能をカスタマイズいたします。
| スピーカーの種類 | 周波数フォーカス | 主な特徴 | 典型的な使用 |
|---|---|---|---|
| フルレンジスピーカー | 単一ドライバーによる幅広い音域 | コンパクトでシンプルなデザイン | 小型機器、音声機器、携帯電子機器、スペースが限られた用途 |
| ミッドレンジスピーカー | 中周波数 | ボーカル、セリフ、多数の楽器に対応。クロスオーバーのマッチングを厳密に行う必要がある。 | 明確さが求められる双方向および三方向システム |
| ミッドバススピーカー | 中低域／中低域 | 音に厚み、迫力、温かみを加え、ウーファーとミッドレンジ／ツイーター間の移行をスムーズにします。 | ブリッジ周波数範囲を必要とするマルチドライバシステム |
| ウーファードライバー | 低周波 | 振動板の振幅が大きいほど機械的負荷も大きくなるため、エンクロージャーの容積、アンプの出力、低音域の拡張性を一致させる必要がある。 | スピーカーシステムにおける低音再生 |
| ツイータードライバー | 高周波 | 性能は、ダイヤフラムの構造、取り付け位置、クロスオーバーポイント、感度の一致、分散に依存します。 | 高周波域のディテールと明瞭さ |
製品カテゴリ
無料見積もりを入手する
製品カテゴリ
カスタマイズ機能
製品に合わせてスピーカーを設定する
ZEHSMAUDIOは、既存のスピーカープラットフォームを改造したり、設置スペース、音響目標、電子機器、筐体、製造要件に基づいて改良された構造を開発したりすることができます。
住宅に合った構造を選択する
円形、楕円形、長方形、薄型フレームは、内部リブ、PCBの位置、および組み立て方法に合わせて調整可能です。
丸型フレーム
オーバルフレーム
長方形のフレーム
ロープロファイル設計
オープンフレーム型ドライバー
密閉型モジュール
音響パラメータをデバイスに合わせる
スピーカーのパラメータは、アンプ、エンクロージャー、リスニング距離、および要求される音響性能と合わせて評価されます。
インピーダンス
定格出力
感度／音圧レベル
周波数応答
共鳴周波数
歪みターゲット
音響と信頼性を考慮した素材選び
振動板、サラウンド、磁石の材料は、目標とする音質、環境、コスト要件に応じて選定されます。
紙製のコーン
PPダイヤフラム
PET / マイラー
複合ダイアフラム
ゴム／フォーム製の周囲
フェライト／ネオジム磁石
ドライバを組み立て済みモジュールに統合する
このプロジェクトには、筐体、グリル、配線、コネクタ、シーリング部品、アンプのマッチングなどが含まれる場合があります。
カスタムエンクロージャ
スピーカーグリル
ワイヤーハーネス
コネクタの選択
音響シーリング
アンプのマッチング
アプリケーションエンジニアリング
アプリケーションを選択してください

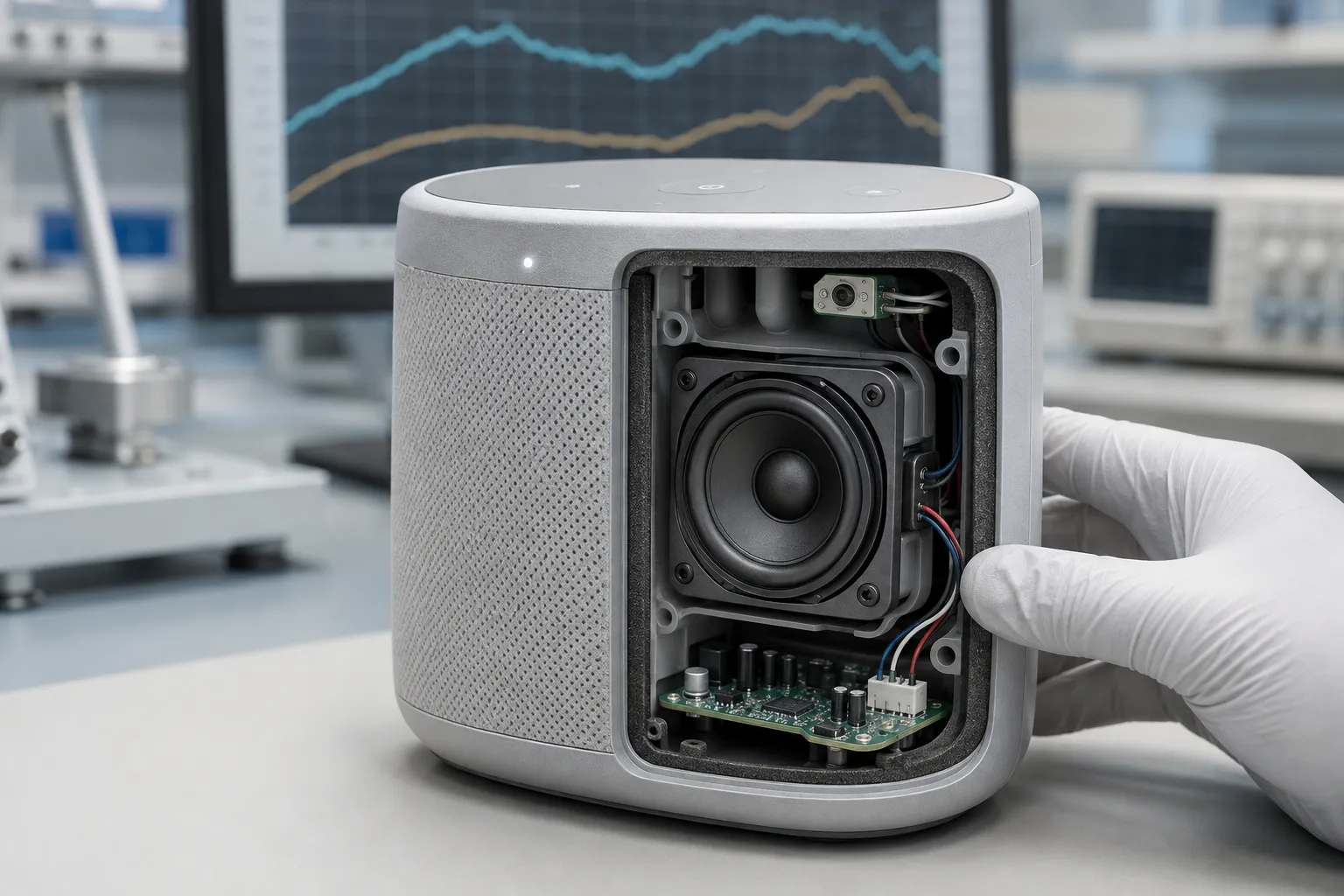

単一ドライバーで幅広い音域を実現 ― コンパクトでシンプルなデザイン
プロジェクトチャレンジ
スマートスピーカーや音声アシスタント端末は、コンパクトな筐体内でフルレンジオーディオ（音声＋音楽）を再生するために、単一のドライバーを必要とします。このドライバーは、マイクやアンプと連携して動作し、高音量時でも歪みや筐体共振が発生しないようにする必要があります。
ZEHソリューション
ZEHは、コンパクトなフルレンジドライバー（通常40mm～50mm）を選定し、振動板の形状、ボイスコイルの巻線、磁気回路を、エンクロージャーの音響チャンバー容積と音響出口設計と合わせて、システム全体として調整します。これにより、スペースに制約のある製品において、複数のドライバーによるクロスオーバーの複雑さを回避しています。
ZEHの結果
単一ドライバーで音声の明瞭度と出力音量が目標仕様を満たします。筐体の振動や高音量時の異常ノイズが低減されます。追加の音響調整を行うことなく、試作品から量産へと設計を移行できます。

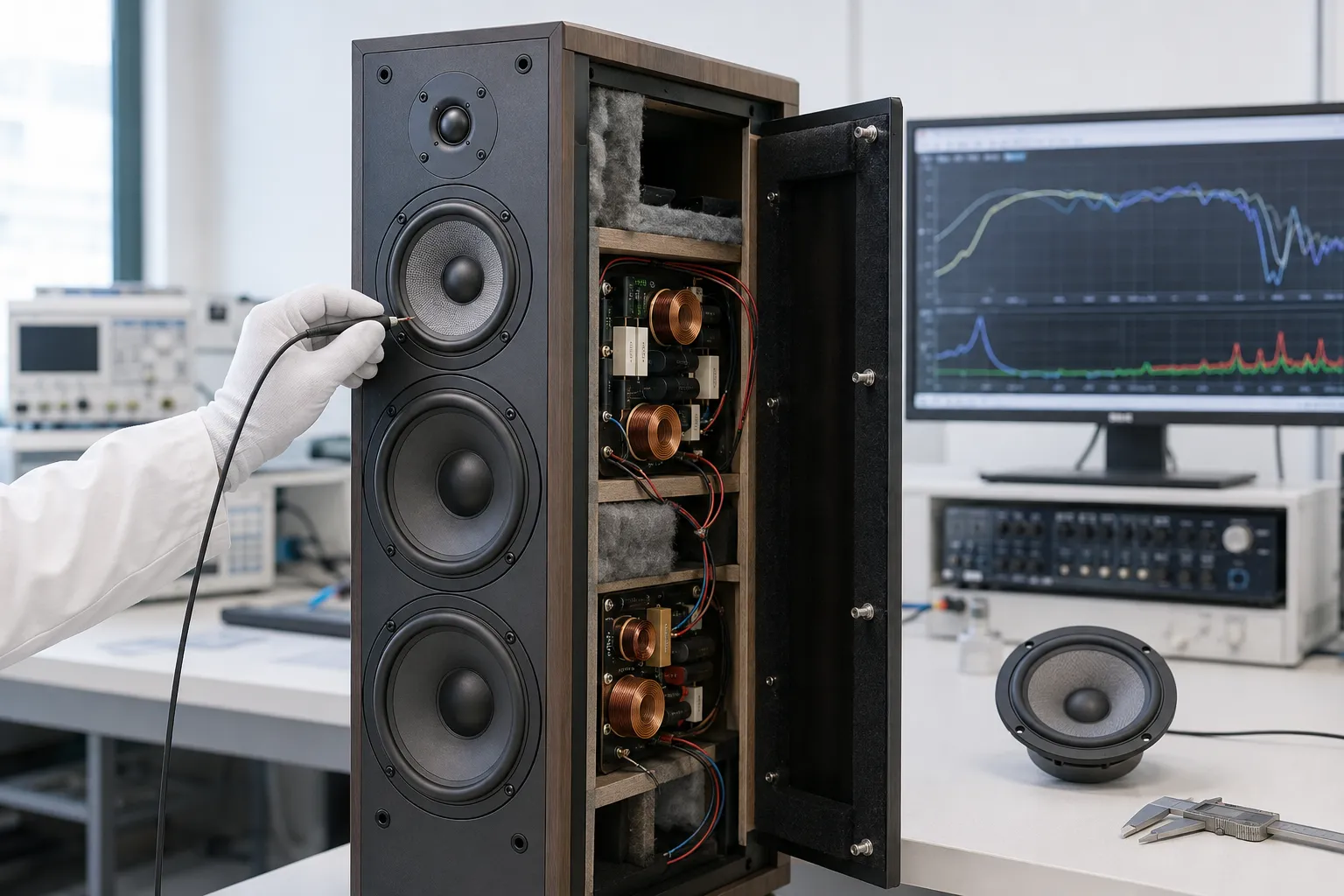

中域周波数 ― ボーカル、セリフ、多くの楽器の音を処理。クロスオーバーのマッチングを適切に行う必要がある。
プロジェクトチャレンジ
3ウェイ・タワースピーカーでは、ミッドレンジドライバーはボーカルや楽器を低歪みで再生する必要があり、クロスオーバー特性は上部のツイーターと下部のウーファーの両方に正確にマッチさせる必要がある。これは、よりシンプルな2ウェイ設計には当てはまらない、デュアルクロスオーバーの制約である。
ZEHソリューション
ZEHは、磁気回路の直線性を改良してボーカル帯域の歪みを低減し、コーンの材質と自由空気共振を調整することで、ドライバーの分割振動特性が隣接する2つのクロスオーバー領域の外側にきれいに収まり、ツイーターとウーファーとの重なりやギャップを回避します。
ZEHエンジニアリングの回答
ボーカル周波数帯域における高調波歪みが低減されます。ツイーター部とウーファー部の両方とのクロスオーバー統合により、目標仕様を満たします。既存のバスケットまたはエンクロージャーの金型は、可能な場合は再利用できます。

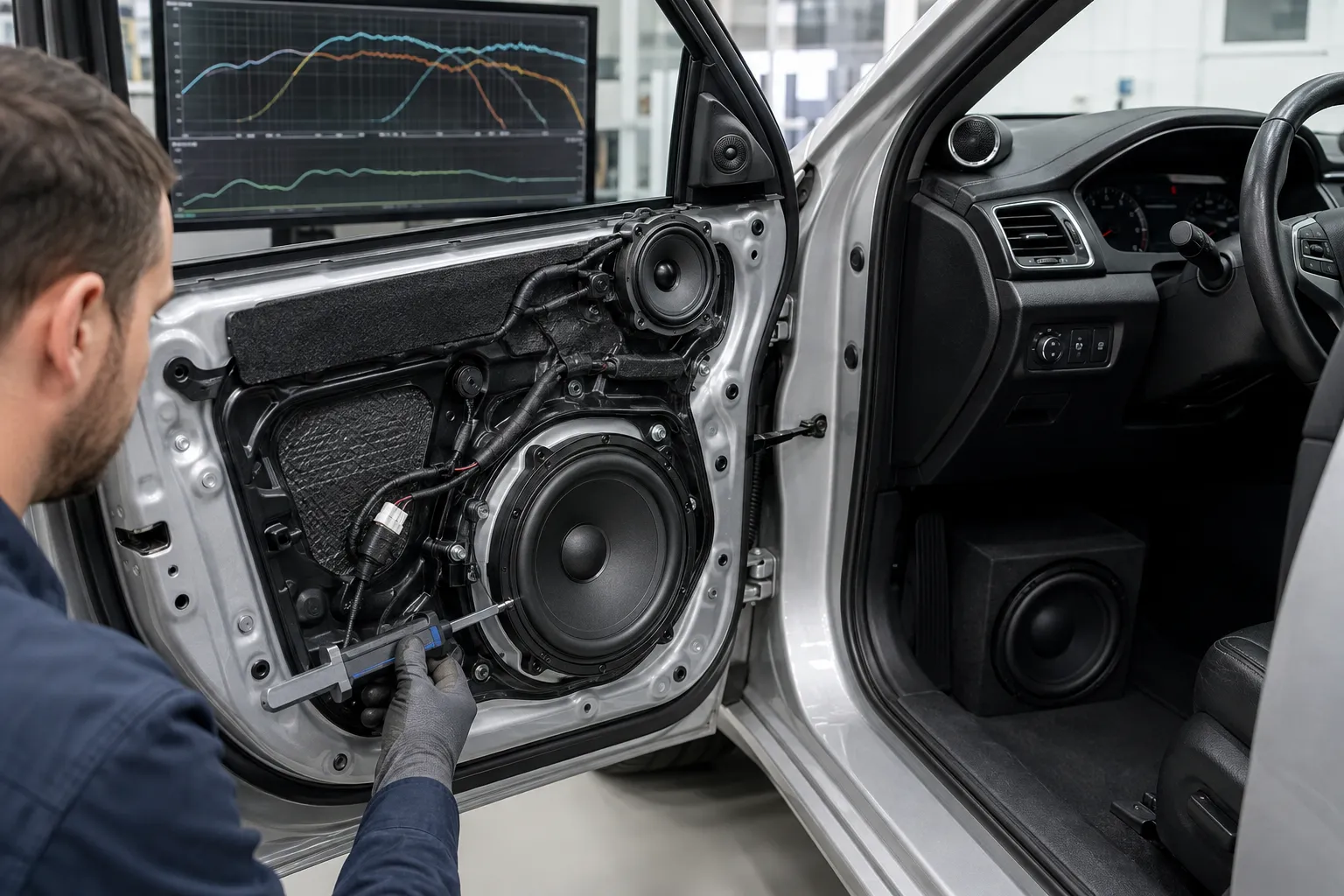

中低域／低中域 ― 音に厚み、迫力、温かみを加え、ウーファーと中域／ツイーター間の移行をスムーズにする。
プロジェクトチャレンジ
コンポーネントカーオーディオシステムにおいて、ミッドバスドライバーの決定的な役割は、サブウーファーとミッドレンジ／ツイーターセクションの間のギャップを埋めることです。つまり、どちらのクロスオーバーポイントでも可聴域のギャップや重なりを残さずに、ボーカルや楽器に厚みと迫力を加える必要があります。
ZEHソリューション
ZEHは、自由空気共振、コンプライアンス、およびQtsを調整して、顧客が目標とするクロスオーバーポイントを両側でスムーズに橋渡しし、高低域のより大きな振幅要求に合わせてモーター構造のサイズを決定します。
ZEHエンジニアリングの回答
サブウーファー部とミッドレンジ／ツイーター部への移行は、可聴域のギャップなく、目標仕様を満たしています。低音域上部では、定格出力時でも振幅は直線的に変化しません。ドライバーは、標準的なドアまたはキックパネルへの取り付け奥行きに適合します。

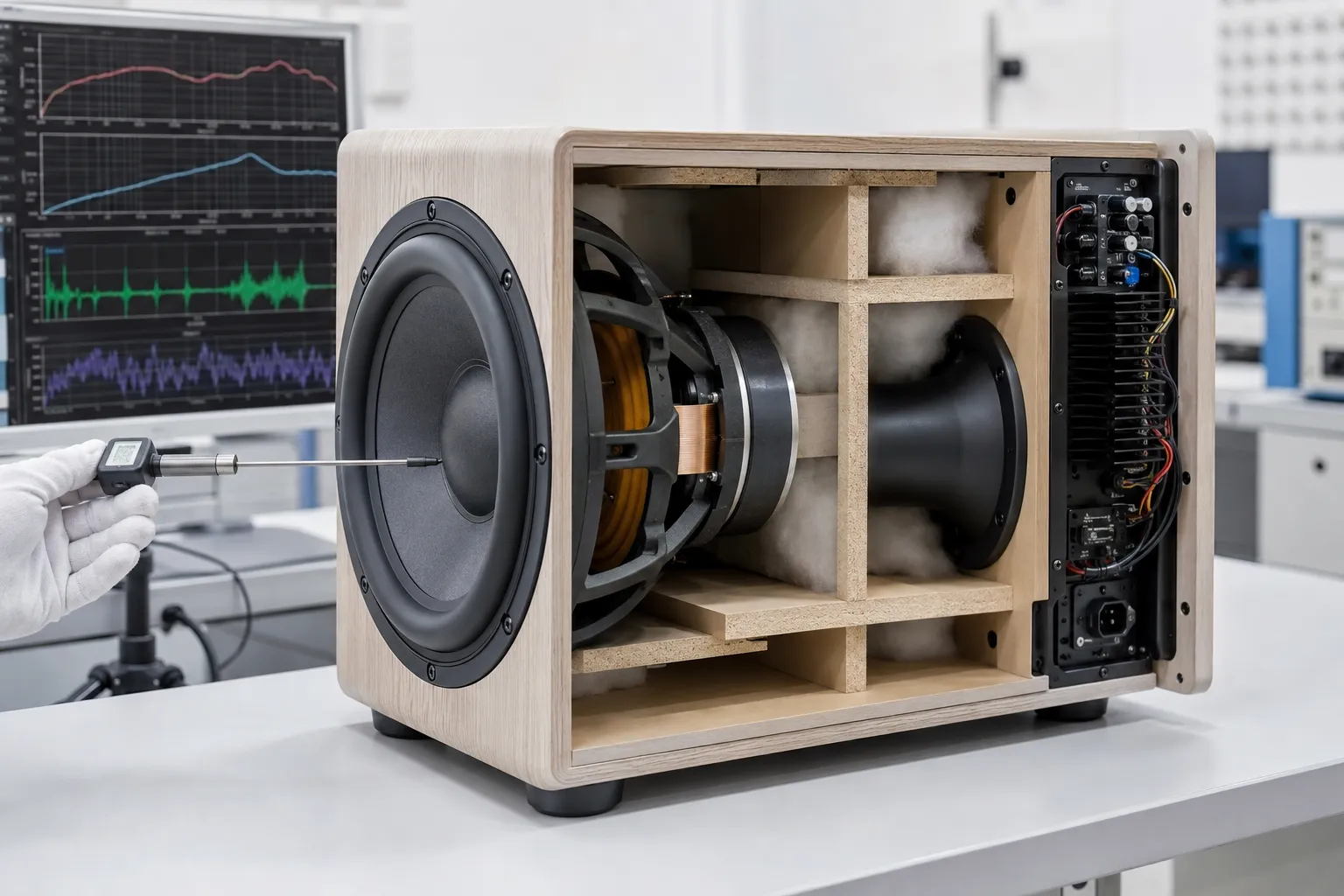

低周波数帯域では、振動板の振幅が大きく、機械的負荷も高くなります。エンクロージャーの容積、アンプの出力、低音域の拡張性を一致させる必要があります。
プロジェクトチャレンジ
ホームシアター用サブウーファーには、高い機械的負荷の下で大きな振動板振幅を実現できるドライバーが必要であり、そのティーレ・スモールパラメータは、固定された住宅用エンクロージャーの容積とアンプの出力に正確に適合していなければなりません。これは、ウーファーの設計を高周波ドライバーと区別する主要な制約条件です。
ZEHソリューション
ZEHは、顧客の目標とするエンクロージャー容積とポートタイプに合わせてFs、Vas、Qtsを調整し、目標とする振幅（Xmax）と耐入力に合わせてモーター構造とボイスコイルフォーマーのサイズを決定することで、歪みなく望ましい低音域の拡張を実現します。
ZEHエンジニアリングの回答
低域の拡張性は、目標とするエンクロージャーのチューニングと一致します。定格出力において、振幅は直線的に変化しません。ドライバーの特性は、お客様が指定したエンクロージャー容積とアンプの定格出力の範囲内に収まります。

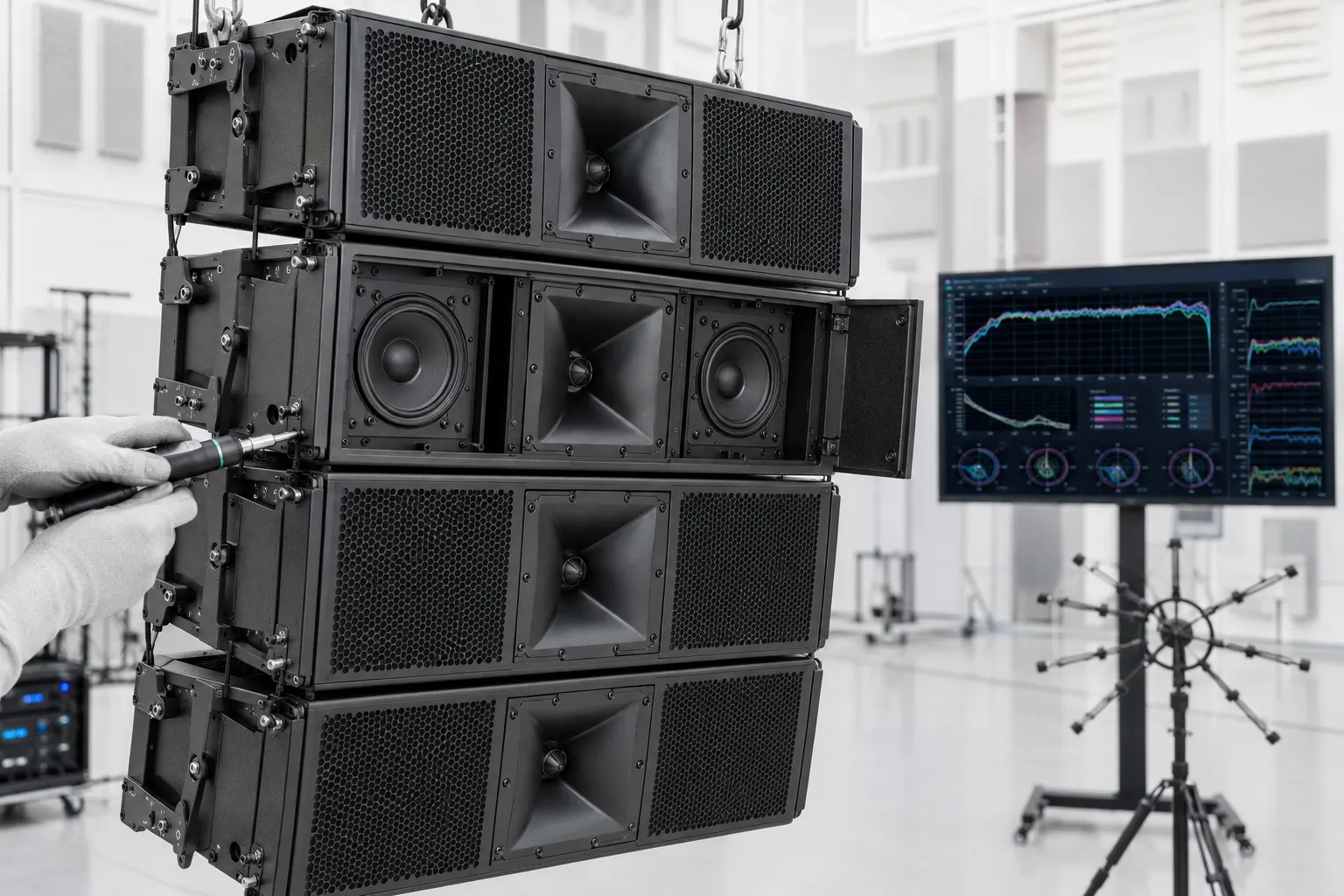

高周波域 ― 性能は振動板の構造、取り付け位置、クロスオーバーポイント、感度マッチング、分散に依存する
プロジェクトチャレンジ
ラインアレイのHFセクションの性能は、振動板の構造と導波管に適合した分散パターンに依存し、クロスオーバーポイントと感度はアレイ内のすべてのユニットで一貫している必要があります。取り付け位置や感度に不一致があると、カバレッジの一貫性が直接的に低下します。
ZEHソリューション
ZEHは、顧客の導波管／ホーン設計に合わせた振動板を開発し、振動板の質量と感度を厳密なバッチ公差内で制御することで、アレイユニット全体で分散特性とクロスオーバー特性が一貫しているようにします。
ZEHエンジニアリングの回答
分散パターンは、ペアとなる導波管の目標仕様を満たしています。感度とクロスオーバー特性は、アレイユニット全体で一貫しています。高音圧レベルでの連続動作においても、高周波のディテールが維持されます。
カスタムスピーカードライバーの製造元としてZEHを選ぶ理由とは？
コンパクトなフルレンジスピーカーから、専用のツイーター、ミッドレンジ、ミッドバス、ウーファーまで、ZEHはあらゆる周波数帯域に対応するスピーカーソリューションを開発・製造しています。お客様の製品がシングルドライバーを必要とする場合でも、マルチウェイオーディオシステムを必要とする場合でも、エンクロージャー、電子機器、音響目標、製造要件に合わせて最適なスピーカー構成をご提案いたします。
全周波数帯域に対応するスピーカーユニット
製品によって必要な周波数帯域は異なります。小型の音声デバイスにはフルレンジスピーカーが1つあれば十分かもしれませんが、車載用、ホームオーディオ用、または業務用システムには複数の専用ドライバーが必要になる場合があります。
ZEHが提供するもの：
- フルレンジスピーカー コンパクトなシングルドライバーオーディオ製品向け
- ミッドレンジドライバー ボーカル、セリフ、中心となる音楽コンテンツについて
- ミッドバスドライバー 中低音域のインパクトと中低音域の厚みを際立たせる
- ウーファードライバー より深い低周波再生のために
- ツイータードライバー 高周波の明瞭さとディテールのために
顧客は、同一メーカーを通じて単一のドライバータイプを調達することも、複数の周波数帯域を調整することも可能です。
製品に最適なスピーカー構成
当社では、固定のスピーカーモデルから始めることはありません。当社のエンジニアは、製品の用途、設置可能なスペース、エンクロージャーの容積、アンプの出力、必要な音圧、目標周波数特性などを検討します。
これらの要件に基づき、ZEHは以下を推奨します。
- 単一のフルレンジドライバー
- 2ウェイ・スピーカーシステム
- 3ウェイ・スピーカーシステム
- 専用のウーファーまたはツイーター
- カスタマイズされたマルチドライバーオーディオモジュール
これにより、不必要に複雑なシステムを使用したり、完成品の音響要件を満たせないドライバーを選択したりすることを避けることができます。
オーディオシステム全体のマッチング
マルチドライバーシステムでは、すべてのスピーカーが他の周波数帯域と正しく連携して動作する必要があります。感度、インピーダンス、クロスオーバーポイント、位相が不適切だと、周波数帯域のギャップ、過剰な重なり、そして音のバランスの崩れが生じる可能性があります。
ZEHはスピーカードライバーを以下の要素と合わせて評価します。
- 筐体および音響室
- アンプおよびオーディオ基板
- クロスオーバーコンポーネント
- グリルとサウンドアウトレット
- ワイヤーハーネスとコネクタ
- 取り付け位置とリスニング方向
このシステムレベルのアプローチは、よりスムーズな周波数遷移と、最終製品におけるより予測可能なパフォーマンスの実現に役立ちます。
さまざまな製品や市場向けのカスタム開発
ZEHは、既存のスピーカープラットフォームを改良したり、製品の機械的、電気的、音響的、および環境的要件に応じて改良構造を開発したりすることができます。
カスタム オプションには次のものが含まれます。
- 直径、形状、取り付け深さ
- フレーム、フランジ、および取り付け穴
- インピーダンスと定格電力
- 感度と周波数応答
- ダイヤフラムおよびサスペンション材料
- フェライトまたはネオジム磁気回路
- 耐湿性、耐熱性、耐紫外線性に優れた構造
- グリル、筐体、配線、コネクタ
これにより、1社の製造パートナーが、貴社の製品ライン全体にわたるさまざまなモデル、サイズ、性能レベルに対応できるようになります。
スピーカーの周波数範囲に関するよくある質問
スピーカーユニットの周波数範囲はどれくらいですか？
スピーカーユニットの周波数範囲とは、そのユニットが効果的に再生できる周波数のことです。使用可能な周波数範囲は、振動板のサイズと材質、ボイスコイル、磁気回路、サスペンション、エンクロージャー、取り付け構造、クロスオーバー設計などによって決まります。
したがって、公表されている周波数特性は、単独の数値としてではなく、必要な音圧レベル、歪み制限、設置条件と併せて評価されるべきである。
フルレンジ、ミッドレンジ、ミッドバス、ウーファー、ツイーターの各ドライバーの違いは何ですか？
各ドライバータイプは、オーディオスペクトルの異なる部分を処理するように設計されています。
- フルレンジスピーカー： 1つのドライバーで幅広い周波数帯域を再生します。
- ミッドレンジスピーカー： ボーカル、セリフ、中音域の楽器に重点を置いている。
- ミッドバススピーカー： 中低音域から中低音域までをカバーします。
- ウーファードライバー： 低周波音を再生するため、より大きな横隔膜の可動域が必要となる。
- ツイータードライバー： 高周波のディテールと明瞭さを処理できる。
実際の動作範囲は、ドライバーの構造、エンクロージャー、クロスオーバーの設定によって異なります。
スピーカーユニットが大きいほど、必ず低周波数が再生されるのでしょうか？
一般的に、振動板が大きいほど多くの空気を動かすことができ、低音域の再生に適しています。しかし、ドライバーの直径だけで低音性能が決まるわけではありません。
共振周波数、振動板の質量、サスペンションのコンプライアンス、磁気強度、振幅能力、エンクロージャーの容積も考慮する必要があります。これらのパラメータが適切に一致していない場合、スピーカーが大きくなったからといって、必ずしもより深く、よりコントロールされた低音が得られるとは限りません。
1つのフルレンジスピーカーで、可聴域のすべての周波数を再生することは可能でしょうか？
フルレンジスピーカーは、複数の独立したドライバーを必要とせずに、オーディオスペクトルの広い範囲を再生できます。そのため、小型機器、音声機器、設置スペースが限られた製品に適しています。
しかし、通常、単一のドライバーでは、適切にマッチングされたマルチドライバーシステムと同等の低音域の拡張性、高周波域の拡散性、最大出力は得られません。最適な選択は、製品サイズ、リスニング距離、音響目標、およびコスト要件によって異なります。
製品に適したスピーカーの周波数帯域はどのように選べば良いですか？
まず、製品の主要なオーディオ要件から始めましょう。
- 選択する フルレンジスピーカー コンパクトなシングルドライバーによるオーディオ再生向け。
- 選択する ミッドレンジドライバー 音声と会話の明瞭さが最優先事項である場合。
- 選択する ミッドバスドライバー 低音域と中高音域の間に厚みと迫力を加えるため。
- 選択する ウーファー より強力な低周波出力と低音域の拡張が必要な場合。
- 選択する ツイーター 高周波域のディテールとカバレッジを向上させるため。
最終的な選定にあたっては、筐体、アンプの出力、インピーダンス、クロスオーバーポイント、取り付け奥行き、目標音圧レベルなども考慮する必要があります。
ドライバーの周波数特性とクロスオーバーレンジの違いは何ですか？
周波数特性とは、測定された周波数範囲におけるスピーカーの動作特性を指します。クロスオーバー周波数範囲は、オーディオシステム全体において、ドライバーが動作を開始または停止する周波数範囲を定義します。
ドライバーは推奨動作範囲外でも音を出すことがありますが、だからといって、その範囲で必要な出力、歪み、信頼性を維持できるとは限りません。クロスオーバーは、ドライバーの安定した動作範囲内で選択する必要があります。
スピーカーユニット間のクロスオーバーポイントはどのように選択すべきでしょうか？
クロスオーバーポイントは、各ドライバーの測定された周波数特性、インピーダンス曲線、共振周波数、感度、歪み、および耐入力能力に基づいて決定する必要があります。
実際のエンクロージャー内部の音響特性も考慮する必要があります。クロスオーバーの設定が不適切だと、周波数ギャップ、過剰なオーバーラップ、位相の問題、耳障りな高音、または弱いボーカルなどが発生する可能性があります。ZEHは、ドライバー、クロスオーバーコンポーネント、エンクロージャー、アンプを一体のシステムとして評価できます。
エンクロージャーとグリルは、スピーカーの周波数特性にどのような影響を与えるのでしょうか？
筐体の容積、音響室、密閉性、音響出口、グリル開口部、内部構造など、すべてが最終的な周波数特性に影響を与える可能性があります。
標準テストバッフル上で正常に動作するドライバーでも、お客様の製品に組み込んだ後は動作が異なる場合があります。OEM/ODMプロジェクトの場合、ZEHは量産前に、実際の筐体または代表的な筐体内でエンジニアリングサンプルを評価することを推奨します。
ZEHはスピーカーユニットの周波数特性をカスタマイズできますか？
はい。ZEHは、お客様の目標周波数範囲と製品要件に応じて、スピーカーの構造と電気音響パラメータを調整できます。
カスタム開発には、以下の変更が含まれる場合があります。
- ダイヤフラムの材質と形状
- ボイスコイルのサイズと巻き方
- 周囲とスパイダーのコンプライアンス
- 磁気回路
- 共鳴周波数
- 感度とインピーダンス
- フレームと取り付け構造
- エンクロージャーとクロスオーバーのマッチング
最終的な性能は、サンプル測定およびシステムレベルの音響試験によって確認されなければならない。
周波数範囲に基づいてスピーカーを選択またはカスタマイズするには、どのような情報が必要ですか？
適切なカスタムスピーカードライバーをお勧めするために、以下の情報をできるだけ詳しくご提供ください。
- 目標周波数範囲または周波数応答曲線
- 製品の用途とリスニング距離
- 利用可能な直径、高さ、および取り付け奥行き
- 必要なインピーダンスと定格電力
- ターゲット感度またはSPL
- アンプの仕様
- 筐体の寸法と内部容積
- クロスオーバーポイントまたはシステム内のその他のドライバー
- 環境および信頼性に関する要件
- 予想注文数量
音響仕様がすべて揃っていない場合は、ZEHは製品構造、既存のサンプル、および必要な音響性能から調査を開始できます。
